產品簡介:

真空吸盤的工作原理如圖 所示。將真空吸盤通過接管與真空設備(如真空發生器等,圖中沒畫出) 接通,

然后與待提升物如玻璃、紙張等接觸,起動真空設備抽吸,

使吸盤內產生負氣壓,從而將待提升物吸牢,即可開始搬送待提升物。

當待提升物搬送到目的地時,平穩地充氣進真空吸盤內,使真空吸盤內由負氣壓變成零氣壓或稍為正的氣壓,

真空吸盤就脫離待提升物,從而完成了提升搬送重物的任務。

工作壓力  -0.95 bar ... 0 bar

標稱工作壓力  -0.7 bar

工作介質 大氣空氣符合 ISO 8573-1:2010 [7:-:-]

耐腐蝕等 CRC  2 - 中等耐腐蝕能力

環境溫度 -20 °C ... 60 °C

額定工作壓力時的保持力  570 N

真空吸盤的高度補償器  25 mm

公稱通徑  7 mm

真空吸盤直徑  125 mm

真空吸盤容積  307 cm3

有效吸氣直徑  101.8 mm

短型號代碼  VASB

接口位置 頂部

安裝位置  可選

符號  00991485

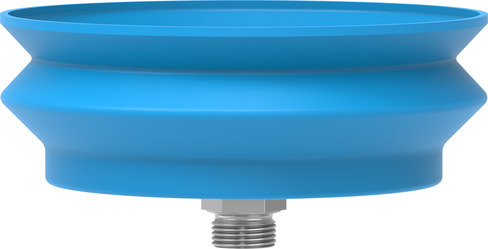

真空吸盤形狀 波紋管，1.5 褶

DSAG-25-75-P-A

MPPE-3-1/8-6-010-B

快速排氣閥 SEU-1/2 6822 FESTO

VMPA1-M1H-K-PI 電磁閥533347  FESTO

VZWF-B-L-M22C-G14-135-IP4-10  1492110

費斯托  SV-5-M5-B

VUVG-LK10-M52-AT-M5-1H2L-S  費斯托
